Torsionsfedern (Schenkelfedern)
Artikelnummer
|
Draht ø
|
Aussen ø | max. Drehmoment | max. Drehwinkel | max. Dorn ø | Schenkellänge | Windungsanzahl | Stellung | Werkstoff | Lager | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | Da | Md | alpha | M/S | E | n | Verfügbarkeit | ||||||
| [mm] | [mm] | [Nmm] | [°] | [mm] | [mm] |
|
|||||||
| 0T135-180-735 | 3.43 | 30.2 | 4519 | 148 | 18.67 | 101.6 | 9 | 180° | 1.4310 |
|
Details / Preise | ||
| 0T135-180-735L | 3.43 | 30.2 | 4519 | 148 | 18.67 | 101.6 | 9 | 180° | 1.4310 |
|
Details / Preise | ||
| 0T135-180-977 | 3.43 | 37.87 | 4519 | 148.1 | 24.82 | 101.6 | 7 | 180° | 1.4310 |
|
Details / Preise | ||
| 0T135-180-977L | 3.43 | 37.87 | 4519 | 148.1 | 24.82 | 101.6 | 7 | 180° | 1.4310 |
|
Details / Preise | ||
| 0T135-270-1112 | 3.43 | 42.16 | 4519 | 231.9 | 28.24 | 101.6 | 9.75 | 270° | 1.4310 |
|
Details / Preise | ||
| 0T135-270-1112L | 3.43 | 42.16 | 4519 | 231.9 | 28.24 | 101.6 | 9.75 | 270° | 1.4310 |
|
Details / Preise | ||
| 0T135-270-825 | 3.43 | 33.05 | 4519 | 231.9 | 20.96 | 101.6 | 12.75 | 270° | 1.4310 |
|
Details / Preise | ||
| 0T135-270-825L | 3.43 | 33.05 | 4519 | 231.9 | 20.96 | 101.6 | 12.75 | 270° | 1.4310 |
|
Details / Preise | ||
| 0T135-360-1188 | 3.43 | 44.58 | 4519 | 315.9 | 30.18 | 101.6 | 12.5 | 360° | 1.4310 |
|
Details / Preise | ||
| 0T135-360-1188L | 3.43 | 44.58 | 4519 | 315.9 | 30.18 | 101.6 | 12.5 | 360° | 1.4310 |
|
Details / Preise |
Unsere Torsionsfedern (Schenkelfedern) werden zur Unterstützung beim Öffnen und Schliessen von Klappen und Rückstellungen von Hebeln und Gelenken verwendet.

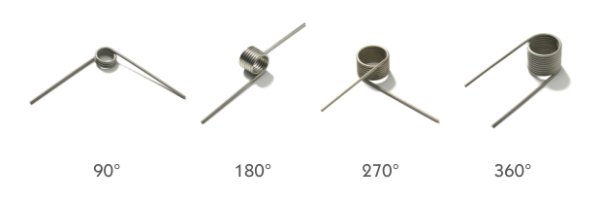

Torsionsfedern (Schenkelfedern) Formen
- Standard - gerade Enden
- Links und rechts gewickelte Ausführungen
- Speziale Enden stellen wir auf Anfrage her
Torsionsfedern (Schenkelfedern) Material
- 1.4310 Rostfreier Federstahl
Torsionsfedern (Schenkelfedern) Anwendungen
- Schliess- und Sicherheitstechnik
- Elektrotechnik
- Feinmechanik
- Konsumgüter
- Medizintechnik
