Werkzeugfedern DIN & ISO

Werkzeugfedern DIN & ISO mit Schemazeichnung • Geeignet für den Einsatz bis max. 240°C | Febrotec
Artikelnummer Hülsen ø Dorn ø Länge Federrate Federweg Kraft nach s1 Federweg Kraft nach sn Reihe Farbe Lager
Dh Dd L0 c s1 (dyn) F1 (dyn) sn (stat) Fn (stat) Verfügbarkeit
[mm] [mm] [mm] [N/mm] [mm] [N] [mm] [N]
GesamtSofort
0ST50300 9.53 4.78 25.4 10.51 6.3 67 10.2 107 Raymond NAAMS blau/blue
2130 19
Details / Preise
0ST50310 9.53 4.78 25.4 15.76 5.1 80 7.6 120 Raymond NAAMS rot/red
339 0
Details / Preise
0ST50320 9.53 4.78 25.4 19.26 3.8 73 6.3 122 Raymond NAAMS bronze/bronze
155 12
Details / Preise
0ST50330 9.53 4.78 25.4 38.53 3.8 147 5.1 196 Raymond NAAMS grün/green
1093 103
Details / Preise
0ST50340 9.53 4.78 31.75 9.46 7.95 75 12.65 120 Raymond NAAMS blau/blue
780 2
Details / Preise
0ST50350 9.53 4.78 31.75 12.78 6.35 81 9.55 122 Raymond NAAMS rot/red
118 0
Details / Preise
0ST50360 9.53 4.78 31.75 17.16 4.75 82 7.95 136 Raymond NAAMS bronze/bronze
2 2
Details / Preise
0ST50370 9.53 4.78 31.75 25.57 4.75 122 6.35 162 Raymond NAAMS grün/green
454 0
Details / Preise
0ST50380 9.53 4.78 38.1 7 9.5 67 15.2 107 Raymond NAAMS blau/blue
170 0
Details / Preise
0ST50390 9.53 4.78 38.1 11.73 7.6 89 11.4 134 Raymond NAAMS rot/red
382 79
Details / Preise
0ST50400 9.53 4.78 38.1 14.01 5.7 80 9.5 133 Raymond NAAMS bronze/bronze
80 14
Details / Preise
0ST50410 9.53 4.78 38.1 21.89 5.7 125 7.6 167 Raymond NAAMS grün/green
676 7
Details / Preise
Einträge pro Seite <
1 2 111
>


Werkzeugfedern für hohe Kräfte auf kleinem Bauraum

Werkzeugfedern sind besonders belastbare Druckfedern mit einem speziell ausgeführten Drahtquerschnitt. Sie eignen sich für Anwendungen, bei denen hohe Kräfte, kurze Federwege und kompakte Einbaumaße erforderlich sind. Typische Einsatzbereiche sind Stanz- und Umformwerkzeuge, Druckplatten, Abstreifer, Auswerfer, Vorrichtungen sowie der Werkzeug- und Formenbau.

Febrotec bietet Werkzeugfedern nach DIN ISO 10243 sowie verschiedene Raymond®-Baureihen an. Über die Produkttabelle können Sie die Federn nach Bohrungsdurchmesser, Dorndurchmesser, freier Länge, Federrate, Federweg, Kraft, Baureihe und Farbe auswählen.

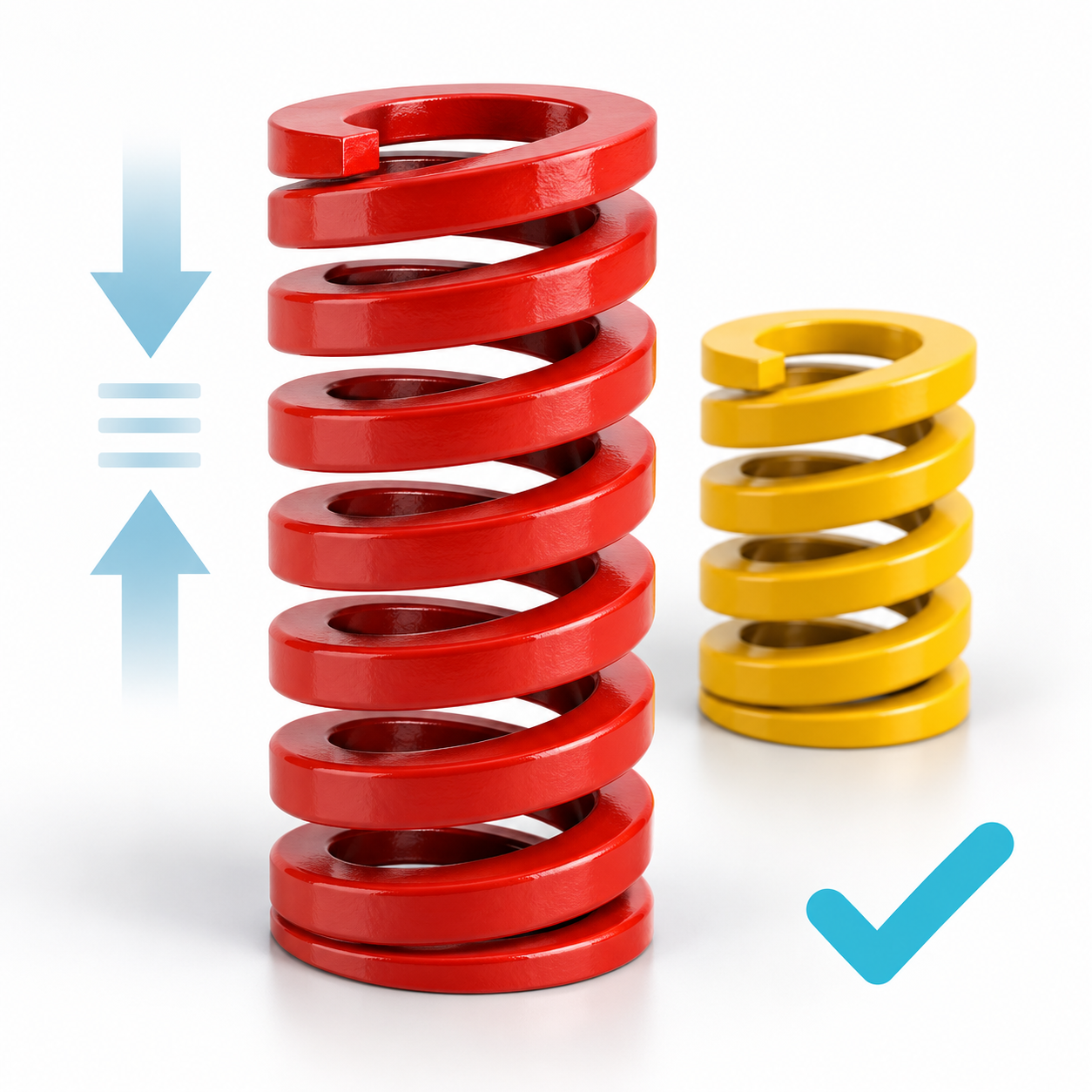

Die passende Werkzeugfeder auswählen

Gehen Sie bei der Auswahl in dieser Reihenfolge vor:

  1. Einbauraum bestimmen: Legen Sie den verfügbaren Bohrungsdurchmesser Dh, den Dorndurchmesser Dd und die freie Länge L0 fest.

  2. Federweg ermitteln: Berücksichtigen Sie sowohl eine mögliche Vorspannung als auch den Federweg während des Arbeitshubs.

  3. Erforderliche Kraft bestimmen: Die Federkraft ergibt sich näherungsweise aus der Federrate c und dem gesamten Federweg s:
    F = c × s

  4. Betriebsart berücksichtigen: Verwenden Sie für regelmäßig bewegte Anwendungen die dynamischen Werte s1 und F1. Die statischen Werte sn und Fn gelten für statische beziehungsweise nur selten betätigte Belastungen.

  5. Baureihe und Belastungsstufe auswählen: Vergleichen Sie nicht nur die Farbe, sondern immer auch Einbaumaße, Federweg und Kraftwerte.



Bedeutung der technischen Angaben

Zeichen Bedeutung
Dh erforderlicher Bohrungs- oder Hülsendurchmesser
Dd zugehöriger Dorn- oder Führungsdurchmesser
L0 freie, unbelastete Länge
c Federrate in N/mm
s1 empfohlener dynamischer Federweg
F1 Federkraft beim dynamischen Federweg s1
sn statischer Federweg
Fn Federkraft beim statischen Federweg sn

Die technischen Grenzwerte des jeweiligen Artikels sind für die Auslegung maßgeblich.



Farbcodes der Werkzeugfedern

Die Kennfarbe zeigt die Belastungsstufe innerhalb einer Baureihe an. Die Farben dürfen jedoch nicht ohne Weiteres zwischen Raymond®- und ISO-Baureihen übertragen werden.

Belastungsstufe Raymond® 0ST-Baureihe DIN ISO 10243
Leichte beziehungsweise niedrigste Stufe Blau – mittlere Belastung Grün – leichte Belastung
Nächste Belastungsstufe Rot – mittelschwere Belastung Blau – mittlere Belastung
Hohe Belastung Bronze – schwere Belastung Rot – schwere Belastung
Sehr hohe Belastung Grün – extra schwere Belastung Gelb – extra schwere Belastung

Wählen Sie daher zuerst die gewünschte Baureihe und vergleichen Sie anschließend die Federkräfte und zulässigen Federwege.



Hinweise für eine hohe Lebensdauer

Die Lebensdauer einer Werkzeugfeder hängt insbesondere von Federweg, Arbeitsgeschwindigkeit, Führung, Einbausituation und Temperatur ab.

Für eine zuverlässige Anwendung empfehlen wir:

  • mehrere Federn mit möglichst geringer Einfederung statt weniger Federn an ihrer Belastungsgrenze einzusetzen,

  • lange Werkzeugfedern durch einen Dorn, eine Bohrung oder beides zu führen,

  • auf ebene und parallele Anlageflächen zu achten,

  • eine Kompression bis zur Blocklänge zu vermeiden,

  • innerhalb eines Werkzeugs keine Federn unterschiedlicher Baureihen, Längen oder Belastungsstufen zu mischen,

  • bei einem Austausch alle gemeinsam belasteten Federn gleichzeitig zu ersetzen.



Material und Temperatur

Raymond®-Werkzeugfedern werden aus hochfesten Chromlegierungsstählen gefertigt und sind für dynamische Anwendungen mit hohen Belastungen ausgelegt. Bei erhöhten Temperaturen können Federkraft und Lebensdauer abnehmen.

Beachten Sie deshalb die für den jeweiligen Artikel angegebene maximale Einsatztemperatur und die zulässigen Federwege.



Häufige Fragen zu Werkzeugfedern

Was unterscheidet eine Werkzeugfeder von einer normalen Druckfeder?

Werkzeugfedern sind für besonders hohe Kräfte und kompakte Einbauräume ausgelegt. Ihr spezieller Drahtquerschnitt ermöglicht eine hohe Belastbarkeit bei vergleichsweise kurzen Federwegen.

Kann ich eine Werkzeugfeder allein anhand ihrer Farbe auswählen?

Nein. Die Farbe kennzeichnet nur die Belastungsstufe innerhalb der jeweiligen Baureihe. Da Raymond®- und ISO-Werkzeugfedern unterschiedliche Farbsysteme verwenden, müssen zusätzlich Einbaumaße, Federrate, Federweg und Federkraft verglichen werden.

Wie berechne ich die benötigte Anzahl an Werkzeugfedern?

Teilen Sie die erforderliche Gesamtkraft durch die Kraft einer einzelnen Feder beim vorgesehenen Arbeitshub. Runden Sie das Ergebnis auf die nächste geeignete Anzahl auf und verteilen Sie die Federn gleichmäßig im Werkzeug.
