| Artikelnummer | Hülsen ø | Dorn ø | Länge | Federrate | Federweg |
Kraft nach s1
|
Federweg | Kraft nach sn | Reihe | Farbe | Lager | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dh | Dd | L0 | c | s1 (dyn) | F1 (dyn) | sn (stat) | Fn (stat) | Verfügbarkeit | ||||||
| [mm] | [mm] | [mm] | [N/mm] | [mm] | [N] | [mm] | [N] |
|
||||||
| 0R203-112 | 10 | 5 | 76 | 3.2 | 19 | 61 | 26.6 | 85 | ISO 10243 | grün/green |
|
Details | ||
| 0ST50460 | 9.53 | 4.78 | 50.8 | 4.9 | 12.7 | 62 | 20.3 | 100 | Raymond NAAMS | blau/blue |
|
Details | ||
| 0R203-104 | 10 | 5 | 25 | 10 | 6.2 | 63 | 8.7 | 88 | ISO 10243 | grün/green |
|
Details | ||
| 0R203-108 | 10 | 5 | 51 | 5 | 12.7 | 64 | 17.8 | 89 | ISO 10243 | grün/green |
|
Details | ||
| 0R203-106 | 10 | 5 | 38 | 6.8 | 9.5 | 65 | 13.3 | 90 | ISO 10243 | grün/green |
|
Details | ||
| 0R203-107 | 10 | 5 | 44 | 6 | 11 | 66 | 15.4 | 92 | ISO 10243 | grün/green |
|
Details | ||
| 0ST50420 | 9.53 | 4.78 | 44.45 | 5.95 | 11.15 | 66 | 17.75 | 106 | Raymond NAAMS | blau/blue |
|
Details | ||
| 0ST50300 | 9.53 | 4.78 | 25.4 | 10.51 | 6.3 | 67 | 10.2 | 107 | Raymond NAAMS | blau/blue |
|
Details | ||
| 0ST50380 | 9.53 | 4.78 | 38.1 | 7 | 9.5 | 67 | 15.2 | 107 | Raymond NAAMS | blau/blue |
|
Details | ||
| 0ST50500 | 9.53 | 4.78 | 63.5 | 4.2 | 15.9 | 67 | 25.4 | 107 | Raymond NAAMS | blau/blue |
|
Details | ||
| 0R203-105 | 10 | 5 | 32 | 8.5 | 8 | 68 | 11.2 | 95 | ISO 10243 | grün/green |
|
Details | ||
| 0R203-110 | 10 | 5 | 64 | 4.3 | 16 | 69 | 22.4 | 96 | ISO 10243 | grün/green |
|
Details |

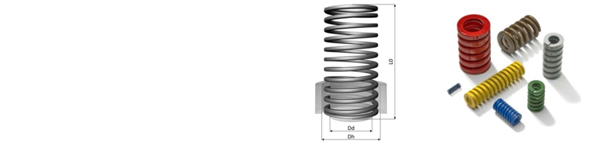

Werkzeugfeder Abmessungen
- Die Werkzeugfedern sind in Gruppen nach Durchmessern geordnet
Werkzeugfeder Material
- SAE 6150 Chrom-Vanadium oder CrSi-Stählen
- original Raymond ® Werkzeugfedern
- nach ISO-10243
Werkzeugfeder Temperatur
- Die maximale Temperatur für den Einsatz von Werkzeugfedern beträgt 240°C
